PARA QUÉ SIRVEN:

Nos informan del estado actual del problema acústico, tanto del aislamiento acústico existente entre dos estancias, como del nivel sonoro transmitido al interior de otras estancias o hacia el exterior.

MEDICIÓN DE AISLAMIENTO:

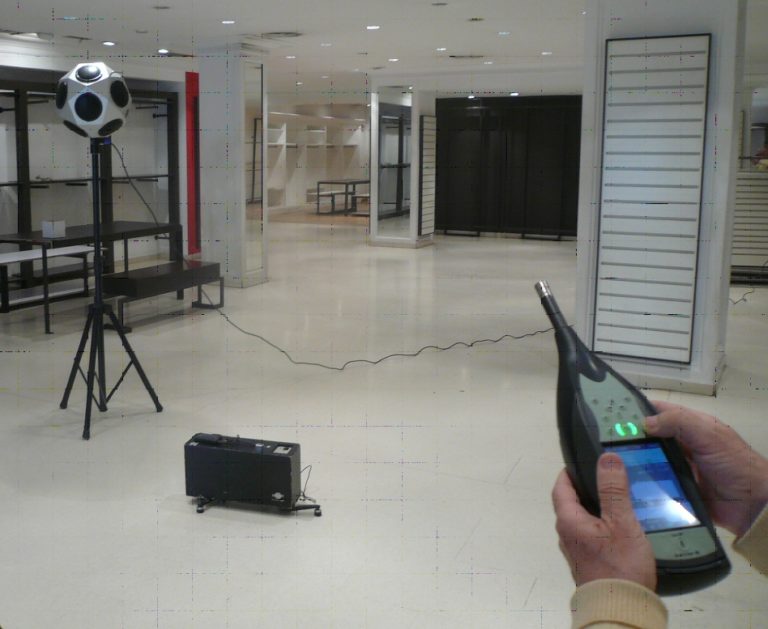

Se necesita acceder a dos estancias: la emisora y la receptora, para calcular el aislamiento acústico entre ellas. Necesitamos medir y conocer 4 parámetros: - NIVEL EMISOR, producido por una fuente de ruido rosa, generalmente superior a 90 dBA, en la sala emisora. - NIVEL RECEPTOR, RUIDO AMBIENTAL  y TIEMPO DE REVERBERACIÓN  en la sala receptora

MEDICIÓN DE RUIDO TRANSMITIDO

Ruidos molestos Comprobar si el ruido producido por una máquina, música o de un local, golpes, arrastres de mobiliario, ascensores, climatización, puertas de garajes, etc., cumple o no con la Normativa en el receptor: en la calle, en un patio interior, en una vivienda, en un dormitorio, etc.

MEDICIÓN DEL TIEMPO DE REVERBERACIÓN:

Hay que corregirlo en aulas de colegios, comedores escolares,  restaurantes, oficinas, estudios de grabación, polideportivos, etc., para que no sea muy elevado.

MEJORAR EL AISLAMIENTO ACÚSTICO es el caso más frecuente que nos solicitan.

Después de conocer los datos del aislamiento inicial, en función de las necesidades, procedemos a soluciones de mejora empleando en la mayoría de los casos, sistemas flotantes, necesarios para incrementar de forma sustancial el aislamiento acústico entre dos estancias. Sin este tipo de tratamientos, en la mayoría de los casos, no se alcanzarían las mejoras deseadas.

FASES: Para aportar las mejoras necesarias, necesitamos realizar tres fases:

1. MEDICIONES DEL AISLAMIENTO ACÚSTICO INICIAL, para conocer el punto de partida y saber cuánto nos falta para cumplir con las exigencias. qué tratamiento aportar y qué sistema es el más adecuado para cada caso. (Trasdosados ligeros de placa de yeso laminado, amortiguación en techos y suelos flotantes, soluciones de dos hojas de albañilería, etc.)
2. MEDIDAS CORRECTORAS: definimos las medidas correctoras necesarias, materiales, espesores, esquemas de detalle de la instalación, etc., después de conocer el AISLAMIENTO INICIAL.
3. ASESORAMIENTO IN SITU: Ayudamos a conseguir el mejor rendimiento a las soluciones acústicas instaladas.

MEDICIONES DEL AISLAMIENTO ACÚSTICO FINAL: para conocer si se ha alcanzado el resultado deseado o exigido por Normativa, incluso antes de la apertura del local. Esta comprobación es fundamental para aportar al Ayuntamiento dicha información.

• CASOS MÁS FRECUENTEMENTE DEMANDADOS: restaurantes, salas de conferencias, aulas escolares, estudio de grabación, salas de ensayo, cines, teatros, etc
• Acondicionamiento acústicode una sala: El primer acercamiento para comprobar el  es conocer su tiempo de reverberación. En el Documento Básico DBHR, viene definido y cuantificado.
• El Código Técnico, DBHR, exige su comprobación en determinados casos, y alerta de este parámetro para conseguir una estancia confortable.
• La onda sonora al propagarse en un recinto, se refleja en los paramentos del mismo. Estas reflexiones si no se controlan, provocan una falta de intelegibilidad de la palabra, y merman la compresión y calidad acústica de la sala.
• Existe una gran variedad de soluciones y materiales en el mercado que permiten controlar este parámetro.

MEDIR  EL NIVEL DE RUIDO TRANSMITIDO, y comprobar que incumple con la Normativa, es otro caso muy frecuente.

CONOCER si el tipo de ruidos que nos pueden molestar en una edificación superan el máximo permitido, es fundamental a la hora de presentar una reclamación, ante el Ayuntamiento, o ante el juzgado.

NORMATIVA: El Real Decreto  RD1367/2007, exige su cumplimiento para tener estancias confortables y libres de ruidos molestos. Hay que recordar que los valores exigibles para el día, tarde  y noche, son diferentes.

SONÓMETRO: Se necesita un equipo adecuado, capaz de medir en tercios de octava, con un software de transmisión de datos y programas informáticos para valorar el nivel de ruido correctamente, no sólo la cantidad de dBA, sino el grado de molestia producido.

• TIPOLOGÍA: Locales tipo bares, restaurantes, cafeterías, sin tratamiento alguno, no alcanzarán en la mayoría de los casos, los niveles de aislamiento exigidos en la Ordenanza, ya que esta es la Normativa con la que hay que comparar.

Nuestra forma de actuar, la consideramos como la más adecuada, consta de dos fases imprescindibles para abordar el problema:

• MEDICIONES ACÚSTICAS INICIALES:

Primero realizamos in situ unas mediciones de AISLAMIENTO ACÚSTICO, respecto a las estancias colindantes con el local. Serán colindantes aquellas que tengan un paramento común de separación. Mediante un altavoz, se generará un ruido normalizado y analizamos, cuanto ruido se transmite.

• MEDIDAS CORRECTORAS NECESARIAS

Los resultados los comparamos con la Normativa para poder dictaminar sobre el cumplimiento o no de la Ordenanza. En el caso de no alcanzar los valores exigidos, definimos las medidas correctoras para incrementen su aislamiento acústico.

• EL SEGUIMIENTO DE LA OBRA

Es uno de los puntos más importantes en el proceso de aislamiento, ya que en función de los problemas que surjan durante la instalación, la profesionalidad del equipo de personas que realicen la obra y de la dirección especializada de la misma, es vital para alcanzar el cumplimiento de la Normativa. Le ofrecemos una ayuda a la dirección de obra del proyecto técnico, para corregir deficiencias de instalación, resolver dudas en obra y conseguir la máxima eficacia posible a la inversión realizada.

• MEDICIÓN ACÚSTICA FINAL

Una vez terminada la obra, queda la comprobación del resultado. Se realizarán mediciones de:

1. A) AISLAMIENTO ACÚSTICO respecto a las estancias colindantes,
2. B) NIVELES TRASMITIDOS a dichas estancias y al exterior.

• TIPOLOGÍA: Locales con equipos de reproducción sonora, bares de copas, discotecas, cines, no alcanzarán los niveles de aislamiento exigidos en la Ordenanza, cuando colinden con recintos protegidos. El aislamiento será insuficiente y la transmisión sonora muy elevada. Las multas por incumplimiento en estos casos, pueden superar los 12.000€.

• MEDICIONES ACÚSTICAS INICIALES

Como primer paso, necesitamos conocer el aislamiento inicial para comparar con lo exigido por la Ordenanza correspondiente, en función del uso de la actividad y el uso de las estancias receptoras.

• MEDIDAS CORRECTORAS

Es necesario conocer el aislamiento del estado inicial mediante unas mediciones de aislamiento acústico in situ. Con esta información, podremos definir las medidas correctoras, ajustando el tratamiento a cada caso.

• EL SEGUIMIENTO DE LA OBRA

Le ofrecemos la ayuda necesaria a la dirección de obra del proyecto técnico, para corregir deficiencias de instalación, resolver dudas en obra y conseguir la máxima eficacia posible a la inversión realizada.

• MEDICIÓN ACÚSTICA FINAL

Una vez terminada la obra, queda la comprobación del resultado. Se realizarán mediciones de:

1. A) AISLAMIENTO ACÚSTICOrespecto a las estancias colindantes.
2. B) NIVELES TRASMITIDOSa dichas estancias y al exterior.

RUIDO INTERIOR: Desde un punto de vista del usuario respecto a su entorno exterior, aparece el concepto del confort interior en nuestras viviendas, fruto de la capacidad de protección acústica respecto a los niveles exteriores colindantes, es decir, del aislamiento acústico en fachada.

Por lo tanto tendremos que tener en cuenta el uso de las estancias interiores de los edificios para determinar el nivel sonoro de confort a cada una de ellas. La Normativa nos aporta ese dato.

El nivel EMISOR lo podríamos medir o acudir a la Ley del Ruido conocer cuál es la media anual del nivel sonoro de la zona (Ld) en donde se ubicará la edificación.

El nivel RECEPTOR, el que necesitamos para tener confort, lo conocemos. Variará en función del uso y del periodo del día en el que utilicemos la estancia.

Partiendo del concepto básico de que el AISLAMIENTO = EMISOR - RECEPTOR, bastará inicialmente conocer al menos dos de los tres para hallar el desconocido.

RUIDO EXTERIOR: En muchas ocasiones lo podremos medir in situ, en otras se podrá estimar.

El Consejo Superior de Arquitectos de España, me nombró FORMADOR de los Colegios de Arquitectos, en materia de ACÚSTICA, y en particular del DBHR, impartiendo cursos por toda España.

Dado al gran desconocimiento de la ACÚSTICA EN LA EDIFICACIÓN, el creciente interés por la comprensión de las Normativas a veces bastantes complejas de entender y por la concienciación de los técnicos, proyectistas y usuarios en esta materia, hemos realizado y mantenemos un ritmo constante, en la elaboración y participación en numerosos CURSOS para divulgar este concepto.

Esto implica una constante puesta al día en materia de Normativa Acústica, ya que está en nuestras manos, documentar, explicar y asesorar a los arquitectos y técnicos, sobre la aplicación del DBHR a través de cursos organizados por el CSAE.

La puesta en práctica en los proyectos del DBHR, inicialmente ha sido recibida por el colectivo de arquitectos, con relativa dificultad y falta de compresión en su contenido. A día de hoy, el DBHR sigue siendo un gran desconocido.

Desde el año 2007 hasta los momentos actuales, el CSAE, a través de su plan de formación, ha asesorado al colectivo de arquitectos, en el conocimiento y comprensión del DBHR. Los cursos se siguen impartiendo, aportando no sólo aclaraciones sobre conceptos  básicos acústicos sino además ejemplos prácticos de aplicación, tanto sobre el contenido del DBHR, como el de otras normativas vigentes a nivel nacional o local.

Los cursos y ponencias, pueden ser solicitados por empresas, colectivos de profesionales de la  construcción, asociaciones de fabricantes (Hispalyt, Pladur, Andima, Afelma),  CSAE, CSIC, COAT, COAM, ETSAM, COITII, Ferrovial, etc., en cuyo caso el contenido se adapta a las necesidades de caso.
